手持式三維掃描儀光學 CMM 3D 掃描儀：METRASCAN 3D

日期：2016-11-26 / 人氣：

Creaform 的便攜式光學 CMM 3D 掃描儀 MetraSCAN 3D 可有效應對不一致性問題，讓用戶不再受成本增加、生產及部件審批延誤的困擾。該系統可用于對生產工具、夾具、配件、半成品或成品進行逆向工程和尺寸檢測，測量尺寸介于 1 米到 3.5 米之間，精度最高可達 0.064 mm。MetraSCAN 3D 光學 CMM 采用光學測量方式，使得測量精度不易受環境變化的影響，因此成為車間質量控制計量的首選解決方案。它無需固定測量設置，無論環境發生何種變化都不會影響其性能水準。

可幫助操作人員更好地管理生產過程，更快速地滿足制造業對質量控制 (QC) 的更高要求，同時絲毫不會影響生產效率。

MetraSCAN 3D 光學 CMM 的測量范圍可以擴展，測量速度驚人，且對復雜材料的數據采集能力令人驚嘆，是市場上極為全面的計量級 3D 掃描儀。它還配備可配對兼容的探測系統供用戶選擇。在車間環境中實現真正的質量控制。

優點

新增功能	精度提高 1.5 倍采用 7 條激光十字線，速度提高 12 倍重量減輕 25% 可掃描任何材料，甚至可掃描黑色、彩色和發亮表面測量范圍增加 16.6 m3 設計結實耐用，確保車間硬件使用的可靠性具有多功能按鈕，與軟件交互更為簡便
TRUaccuracy™	計量級測量：精度高達 0.030 mm、分辨率高達 0.050 mm、具有較高的重復性及可追蹤認證動態參考：通過光學反射器創建一個“鎖定”到部件本身的參照系，用戶因而可以在測量過程中隨意移動對象體積精度達 0.064 mm 可精確測量尺寸在 0.2 到 10 米之間的部件現場校準步驟簡便，精度不受時間影響
TRUsimplicity™	無需固定設置：測量過程中可隨時自由移動部件和系統多功能 3D 掃描：可掃描任何材料，甚至可掃描黑色、彩色和發亮表面測量范圍更寬廣并易于擴展自動對齊：借助光學反射器可實現重復檢測而無需重新對齊新增 HandyPROBE Next，有多種探測功能可供用戶選擇具有多功能按鈕，與軟件交互更為簡便學習周期短，操作直觀
速度	市場上最快的 3D 掃描儀：比上一代產品快 12 倍測量速度在所有激光掃描儀中位居前列：480,000 次測量/秒自動網格輸出：即用型文件，采集完成后立即可用快速的工作流集成：從物理對象到設計或檢測工作流的快捷途徑
TRUportability™	便于在車間環境中使用輕質：重量在 1.38 kg 以下便攜式 CMM：可輕松進入部件所在的任何位置無臂式光學掃描系統

技術規格

		METRASCAN 750™	METRASCAN 750™?\|ELITE	METRASCAN 350™	METRASCAN 350™?\|ELITE
精度		最高 0.030 mm		最高 0.040 mm
體積精確度	9.1 m3	0.086 mm	0.064 mm	0.086 mm	0.064 mm
	16.6 m3	0.122 mm	0.078 mm	0.122 mm	0.078 mm
體積精確度		0.060 mm + 0.025 mm/m	0.044 mm + 0.025 mm/m	0.060 mm + 0.025 mm/m	0.044 mm + 0.025 mm/m
分辨率		0.050 mm
測量速率		480,000 次測量/秒		205,000 次測量/秒
部件尺寸范圍（建議）		0.2–6 m
基準距		300 mm
景深		200mm
掃描區域		275 x 250 mm		225 x 250 mm
光源		7 條激光十字線（外加 1 條直線）		3 條激光十字線
激光類別		2M（對人眼安全）
重量		1.38kg
尺寸		289 x 235 x 296 mm
連接標準		1 x USB 3.0
軟件		VXelements™
輸出格式		.dae、?.fbx、?.ma、?.obj、?.ply、?.stl、?.txt、?.wrl、?.x3d、?.x3dz、?.zpr
操作溫度范圍		5–40°C
操作濕度范圍		10–90%
認證		符合 EC 標準（電磁兼容性指令、低電壓指令以及 RoHS 2 有害物質限制指令）、IP50、WEEE

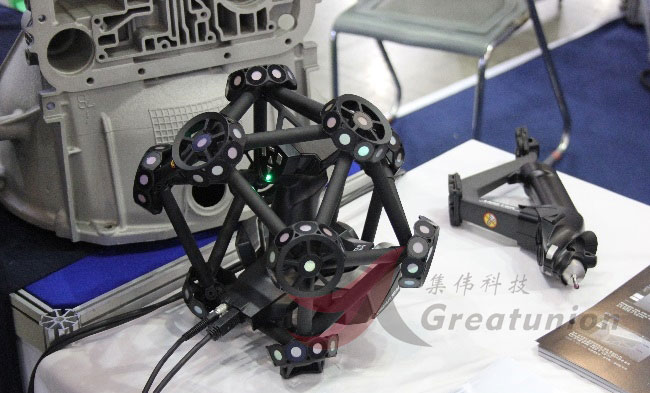

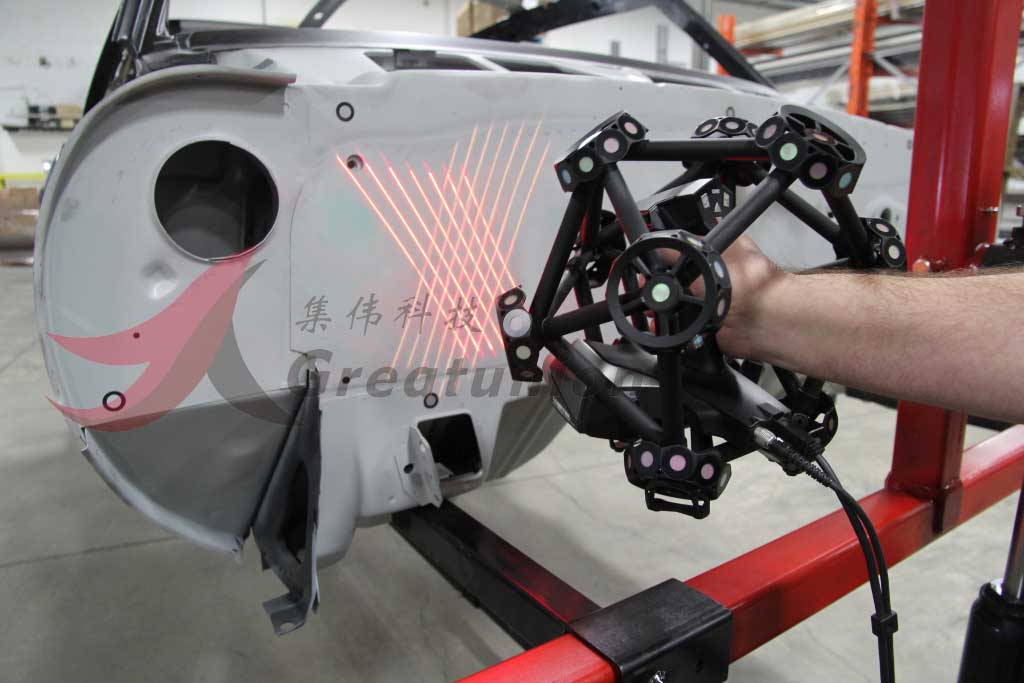

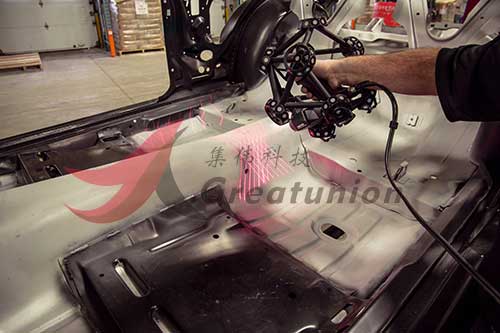

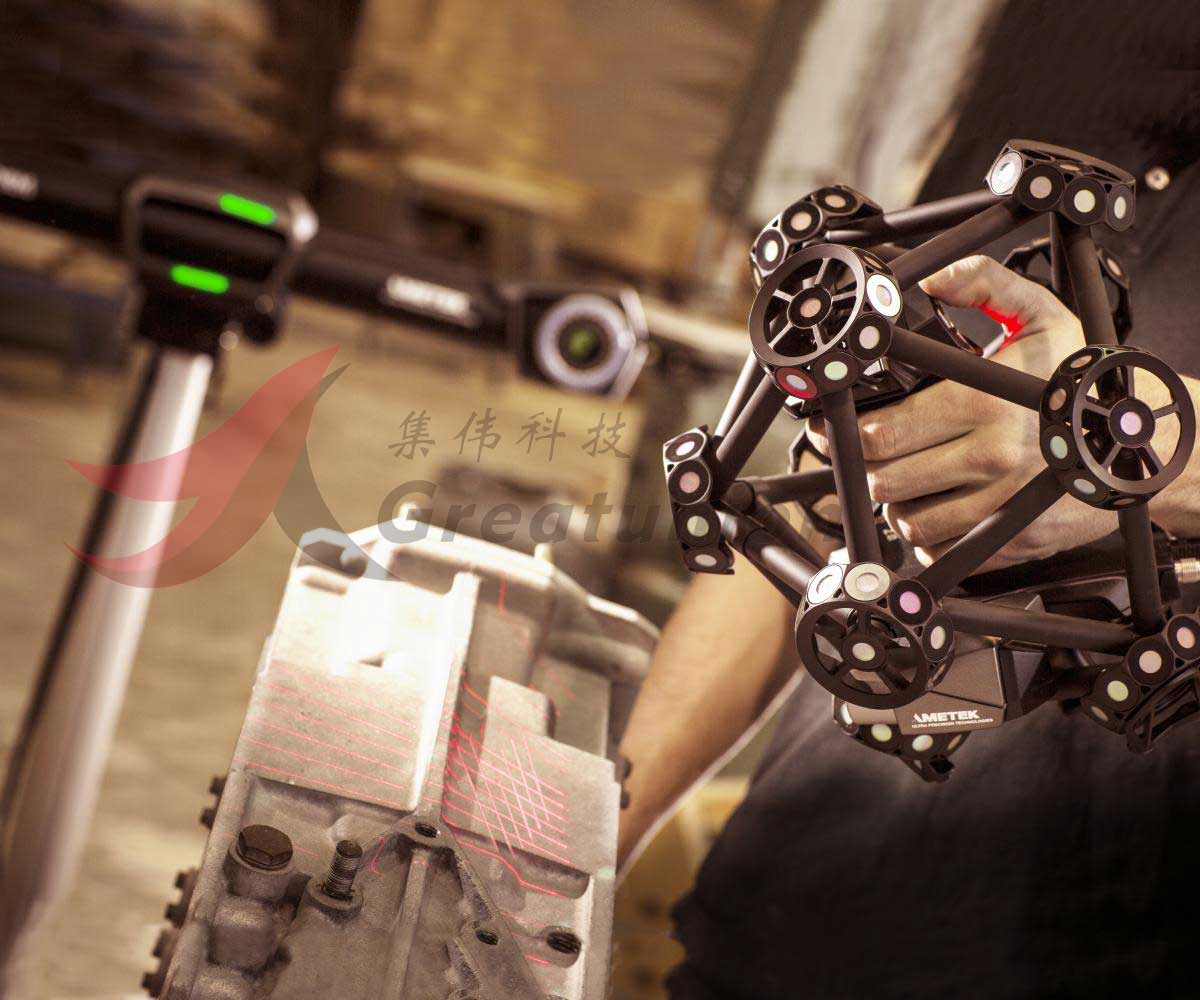

產品圖片

METRASCAN
